办公室装修控制开关接线图

办公室装修必会需要接线，下面广州办公室装修公司三宏装饰给大家说说双控开关的原理及接线图。

双控开关的种类

一般双控开关分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会增加。下面一一介绍各类双控开关的原理。

1、单联双控开关

单联双控开关原理

单联双控开关就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

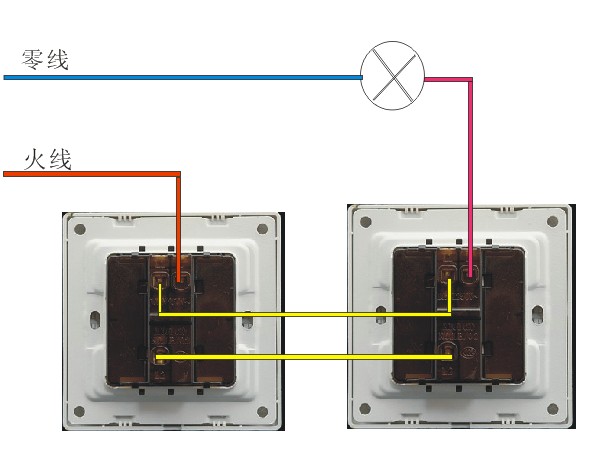

单联双控开关接线图

 2、双联双控开关

双联双控开关原理

双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联是一个按钮的开关。就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

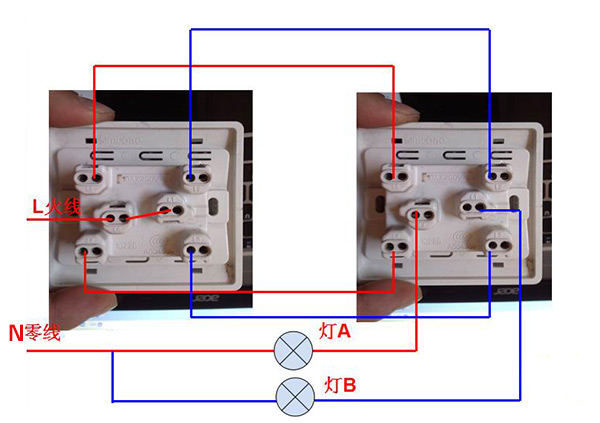

双联双控开关接线图

3、三联双控开关

三联双控开关的原理

三联就是上面可以控制三个不同的电器，比如说上面有两个开关就称双联，有三位开关则称三联，双控是指该开关是双控功能的，就是可以两个开关控制同一个地方的电器。

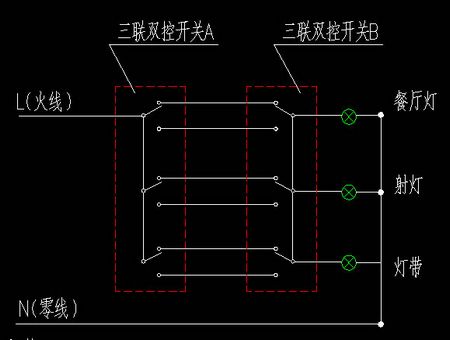

三联双控开关接线图
